溫濕度傳感器

本教材選用的溫濕度傳感器廣泛適用于農業大棚/花卉培養等需要溫濕度監測的場合。傳感器內輸入電源，感應探頭，信號輸出三部分完全隔離。安全可靠，外觀美觀，安裝方便。設備采用高靈敏度數字探頭， 信號穩定，精度高。具有測量范圍寬、線形度好、防水性能好、使用方便、便于安裝、傳輸距離遠等特點。

2.4.1        傳感器參數

直流供電（默認）	DC 10-30V
最大功耗	0.4W
精度	±3%RH(60%RH,25℃)
	±0.5℃（25℃）
變送器電路工作溫度	-40℃~+60℃，0%RH~80%RH
探頭工作溫度	-40℃~+120℃，默認-40℃~+80℃
探頭工作濕度	0%RH-100%RH
溫度顯示分辨率	0.1℃
濕度顯示分辨率	0.1%RH
溫濕度刷新時間	1s
長期穩定性	濕度	≤1%RH/y
	溫度	≤0.1℃/y
響應時間	濕度	≤8s(1m/s風速)
	溫度	≤25s(1m/s風速)
輸出信號	485(Modbus協議)
安裝方式	壁掛式

表2-11  溫濕度傳感器參數表

2.4.2        硬件連接

電源接口為寬電壓電源輸入10-30V 均可。485 信號線接線時注意 A\B 兩條線不能接反，總線上多臺設備間地址不能沖突。

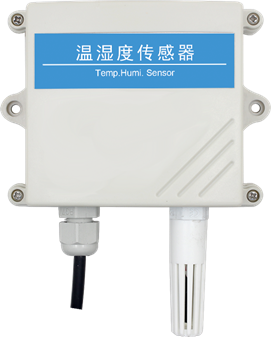

圖2-12  溫濕度傳感器實物圖               圖2-13  溫濕度傳感器實物接線圖


	線色	說明
電源	紅色（12V）	電源正（12V）
	黑色（GND）	電源負（GND）
通信	黃色（S1）	485_A
	藍色（S2）	485_B

2.4.3        通訊協議

（1）通訊基本參數

編 碼	8位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校驗	CRC（冗余循環碼）
波特率	2400bit/s、4800bit/s、9600 bit/s可設，出廠默認為4800bit/s

（2）數據幀格式定義

采用Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令功能指示，本變送器只用到功能碼0x03（讀取寄存器數據）。
數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：

地址碼	功能碼	寄存器起始地址	寄存器長度	校驗碼低位	校驗碼高位
1字節	1字節	2字節	2字節	1字節	1字節

從機應答幀結構：

地址碼	功能碼	有效字節數	數據一區	第二數據區	第N數據區	校驗碼
1字節	1字節	1字節	2字節	2字節	2字節	2字節

（3）通訊協議示例以及解釋

舉例：讀取設備地址0x01的溫濕度值
問詢幀（16進制）：

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00 0x00	0x00 0x02	0xC4	0x0B

應答幀（16進制）：（例如讀到溫度為-9.7℃，濕度為48.6%RH）

地址碼	功能碼	返回有效 字節數	濕度值	溫度值	校驗碼 低位	校驗碼 高位
0x01	0x03	0x04	0x01 0xE6	0xFF 0x9F	0x1B	0xA0

溫度計算：
當溫度低于 0 ℃ 時溫度數據以補碼的形式上傳。
溫度：FF9F H(十六進制)= -97 => 溫度 = -9.7℃
濕度計算：
濕度：1E6 H (十六進制)= 486 => 濕度 = 48.6%RH
