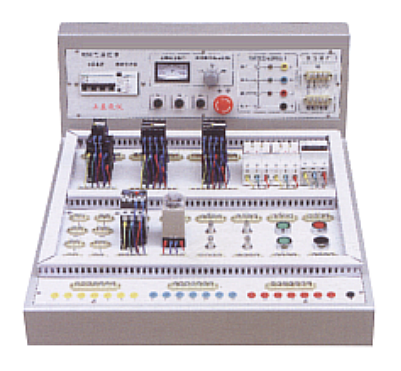

維修電工電氣控制實訓箱，維修電工實訓箱
2025-02-23 09:55維修電工電氣控制實訓箱
二、功能特點：
1、將熔斷器、空氣開關、交流接觸器、時間繼電器、熱繼電器、按鈕開關、行程開關、接線排等各種實訓元器件集中安裝在一塊面板上
2、所有器件的接線都在接線端子排上進行，避免了因長期在器件本身進行走線而導致元器件的損壞。
3、該裝置可放置在桌面上，僅需三相四線電源接入就可使用。
三、技術指標：
1、輸入電壓：三相四線～380V±10% 50Hz
2、裝置容量：≤0.5kVA
3、外形尺寸：720mm×600mm×295mm
四、元器件配置清單：
| 序號 | 名稱 | 型號與規格 | 數量 | 品牌 |
| 1 | 三相漏電保護器 | DZ47-63LEP10A4P | 1只 | 正泰 |
| 2 | 熔斷器座 | RT18-32-3P | 2只 | 人民 |
| 3 | 交流接觸器 | CJX2-0910（AC380V） | 3只 | 正泰 |
| 4 | 輔助觸頭 | F4-22 | 2只 | 正泰 |
| F4-11 | 1只 | 正泰 | ||
| 5 | 熱繼電器 | JRS1D-25/Z(0.63-1A) | 1只 | 人民 |
| 6 | 熱繼電器座 | JRS1D-25座 | 1只 | 人民 |
| 7 | 通電延時時間繼電器 | ST3PA-B/AC380V（0~60S） | 1只 | 寶龍 |
| 8 | 時間繼電器座 | PF-083A | 1只 | 寶龍 |
| 9 | 行程開關 | JW2A-11H | 4只 | 正泰 |
| 10 | 按鈕開關 | LAY-16Φ22Ⅱ-AR11 紅色 | 1只 | 正泰 |
| 11 | 按鈕開關 | LAY-16Φ22Ⅱ-AG11 綠色 | 2只 | 正泰 |
| 12 | 按鈕開關 | LAY-16Φ22Ⅱ-AB11 黑色 | 1只 | 正泰 |
| 13 | 電阻 | 75Ω/75W | 3只 | 茂育 |
| 14 | 電阻 | 10Ω/25W | 1只 | 茂育 |
| 15 | 二極管 | 1N5408 | 4只 | 進口 |
| 16 | 三相鼠籠式電動機 | 380V/180W（Δ/Y） | 1臺 | 茂育 |
1、三相異步電動機的直接啟動控制
2、三相異步電動機的點動正轉控制電路
3、三相異步電動機接觸器自鎖控制線路
4、接觸器聯鎖的三相異步電動機正反轉控制線路
5、按鈕聯鎖的三相異步電動機正反轉控制線路
6、雙重聯鎖的三相異步電動機正反轉控制線路
7、三相異步電動機星形/三角形起動手動控制線路
8、三相異步電動機星形/三角形起動自動控制線路
9、定子串電阻降壓啟動控制線路
10、三相異步電動機無變壓器半波整流能耗制動控制線路
11、三相異步電動機正反轉啟動能耗制動控制線路
12、工作臺自動往返控制線路
13、三相異步電動機的多地控制
