三菱PLC實訓臺自動送料裝車系統實驗
一.實驗?zāi)康?/strong>
PLC構成一個自動送料裝車系統。
二.實驗器材
1. 可編程控制器實驗臺 1臺
2. 自動送料裝車控制演示板 1塊
3. PC機（自備） 1臺
4. 編程電纜 1根
5. 自鎖式連接導線（或扁平線） 若干根
三．實驗原理與實驗步驟

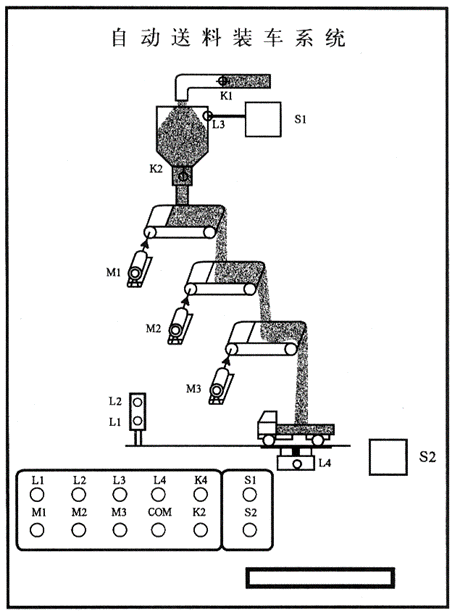

1. 自動送料裝車系統演示板結構如圖所示。
2. 本實驗利用9個LED燈演示系統工作狀態。M1、M2、M3表示電機，其余為開關指示。
3. 控制要求：
（1）紅燈L1滅，綠燈L2亮；表示允許汽車開進裝料場，料斗K2關閉，電機M1、M2、M3都為OFF。
（2）當汽車來到時，S2=ON,L1燈亮，L2燈滅，K1打開放料至S1料位堅持開關時關閉，電機M3運行。
（3）電機M2在M3通2秒后運行。M1在M2通2秒后運行。K2在M1通后打開出料閥。
（4）當料滿后S2=OFF,料斗閥K2關閉，電機M1延時2秒關閉，M2在M1后2秒關閉，M3在M2后2秒停止。
（5）L2亮，L1燈滅，表示汽車可以開走。
4.實驗步驟：
（1）打開實驗臺電源，編程器與PLC連接。
（2）根據具體情況編制輸入程序，并檢查是否正確。
（3）按圖接線，檢查連線是否正確。
（4）按下啟動按鈕，觀察運行結果。
四．設計程序清單
I/O地址分配：
輸入地址：
汽車檢測開關S2 X1 料位檢測開關S1 X0
輸出地址：
料斗開關K2 Y0 進料開關K1 Y6
紅 燈L1 Y1 料滿限位L3 Y7
綠 燈L2 Y2 車到/料滿L4 Y10
電 機M1 Y3
電 機M2 Y4
電 機M3 Y5

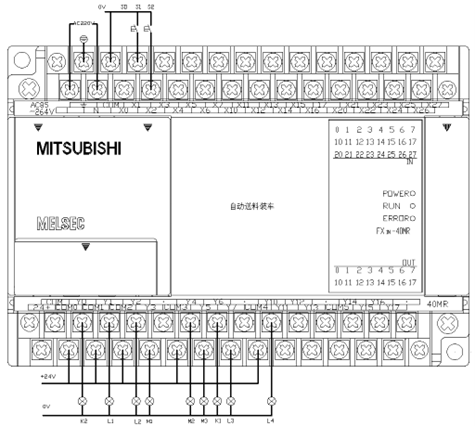

接線圖
FX系列的輸出繼電器的公共端：FX1N－40MR為COM0～COM5;輸入端COM與0V相連，輸出端COM0-COM5與DC24V+相連，實驗掛箱COM與0V相連
五、參考程序
參考程序見光盤（自動送料裝車）
